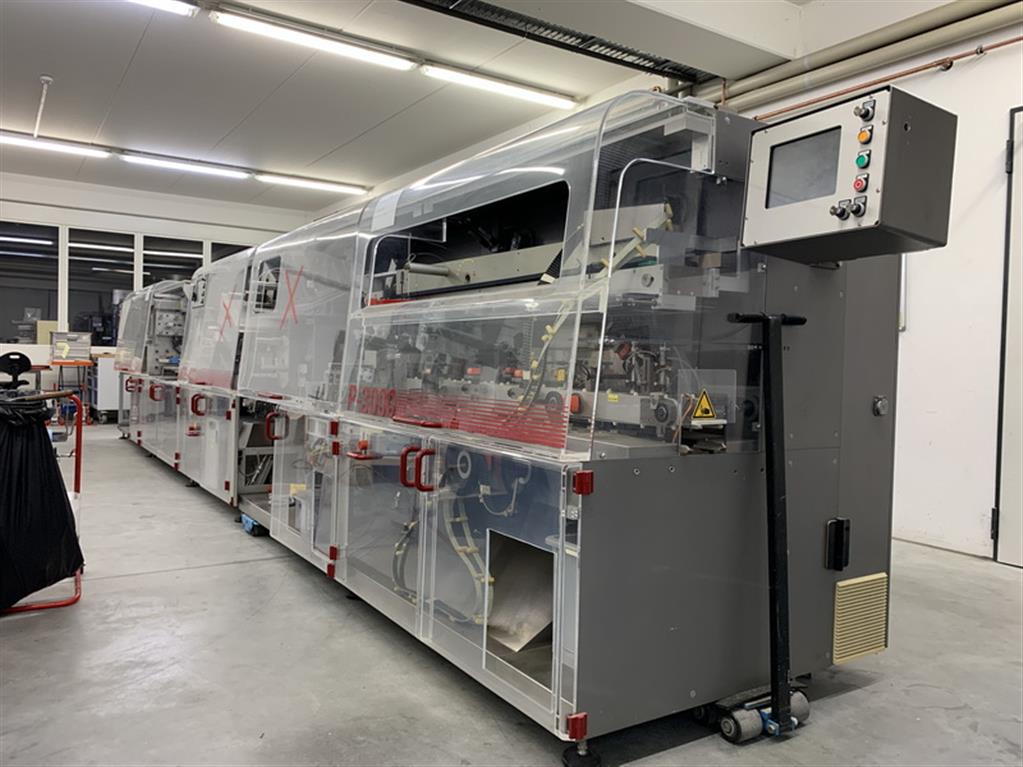

Mediseal CP 400 / P 3000
Blisterverpackungs-Anlage

Blister-Verpackungsanlage, bestehend aus: Tiefzieh-Blistermaschine Mediseal CP 400 und Faltschachtel-Kartoniermaschine Mediseal P 3000, inkl. neuer SPS, Bedienterminal (HMI) und Servocontroler:

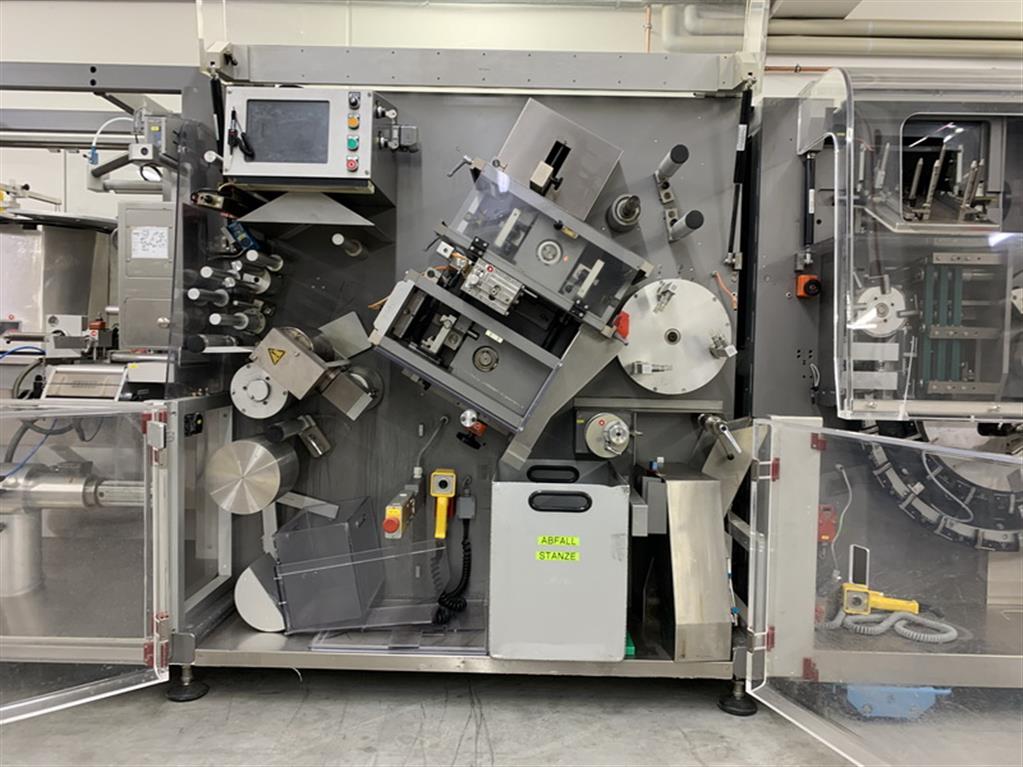

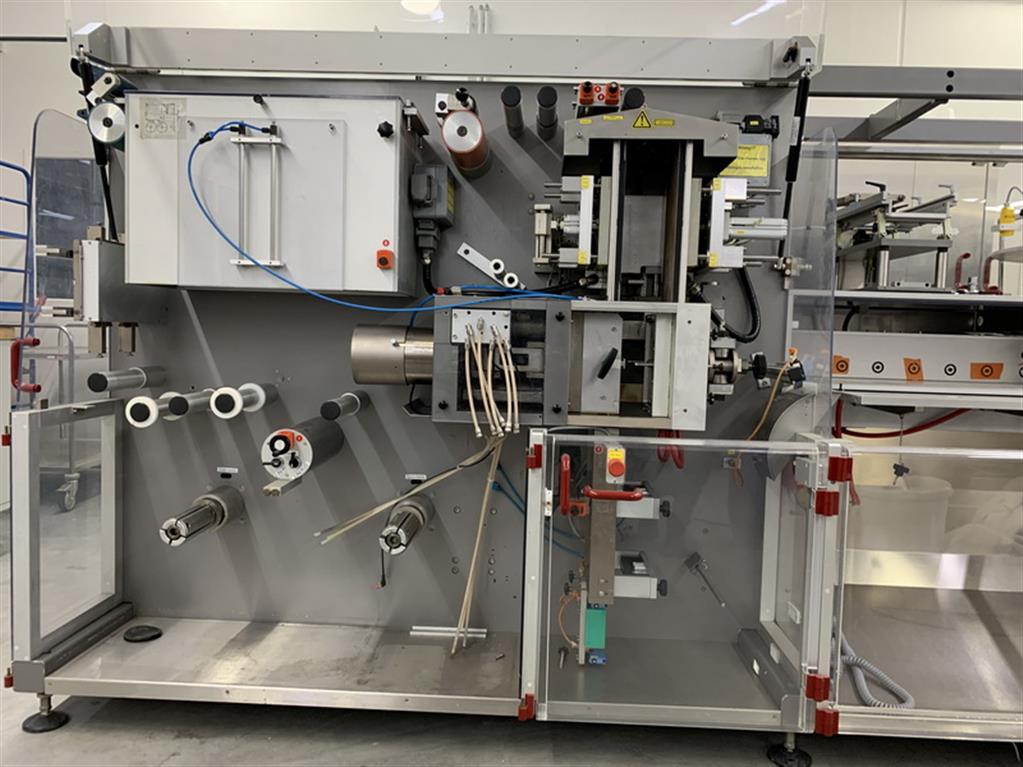

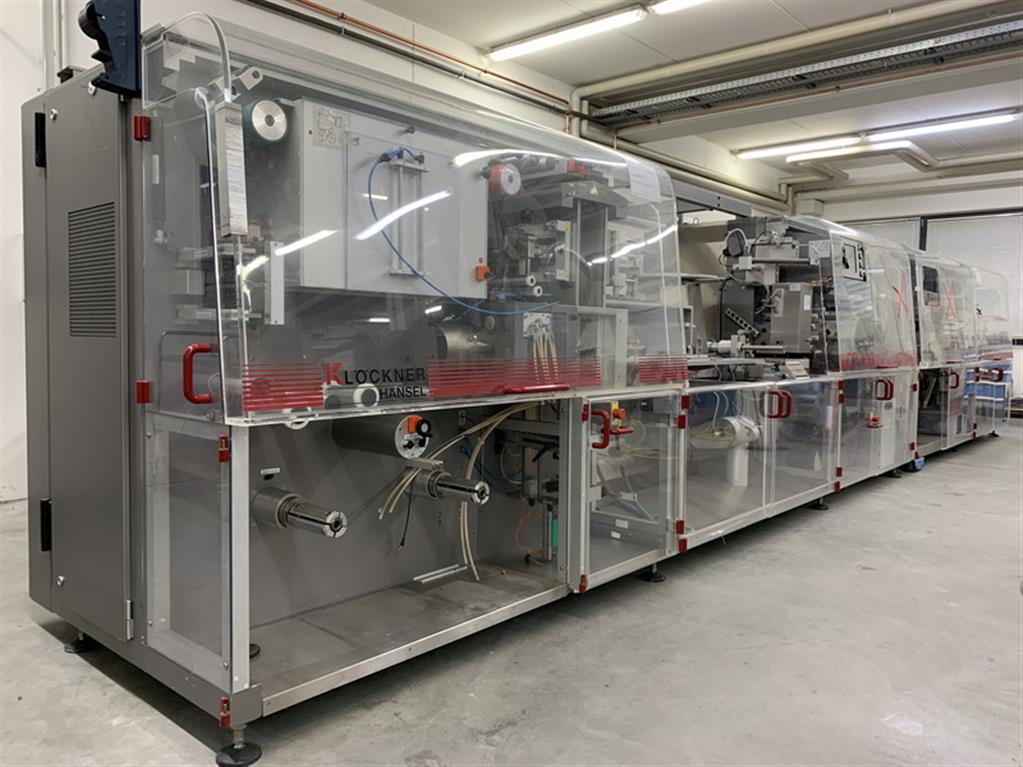

Tiefzieh-Blistermaschine CP 400:
• Eingerichtet für Folien PVC/ALU (Umbau auf ALU/ALU gegen Mehrkosten möglich)
• Leistung Tiefziehstation max. 50-60 Takte/min je nach Blisterformat
• Leistung Stanzstation max. 400 Blister/min je nach Blisterformat
• Folienbreite max. 160 mm
• Rollen-Ø max. 500 mm, Kern-Ø 70-76 mm
• 2 Rollenaufnahmen für Tiefziehfolie mit Folienspeicher und Klebeeinrichtung für Rollenwechsel während Betrieb
• Abzugslänge im Tiefziehbereich 140-220 mm
• Ziehtiefe PVC max. 12 mm
• Ziehtiefe ALU max. 9,5 mm
• Zuführung: gerichtete Tablettenzuführung mit Wendelförderer und alternativ Bürstenkasten (ohne Formatteile)
• Folienheizung (PVC) - Schrumpfausgleich (PVC)
• Folienrißkontrolle (ALU)
• Walzensiegelung
• Signierstation
• Perforierstation
• Füllgutkontrolle mit Farbkamera Scanware
• Antrieb 220/400V/50Hz
• Ohne jegliche Formatwerkzeuge im Foliendurchlauf (Formgebung, Versiegelung, Signierung, Perforierung, Stanze)

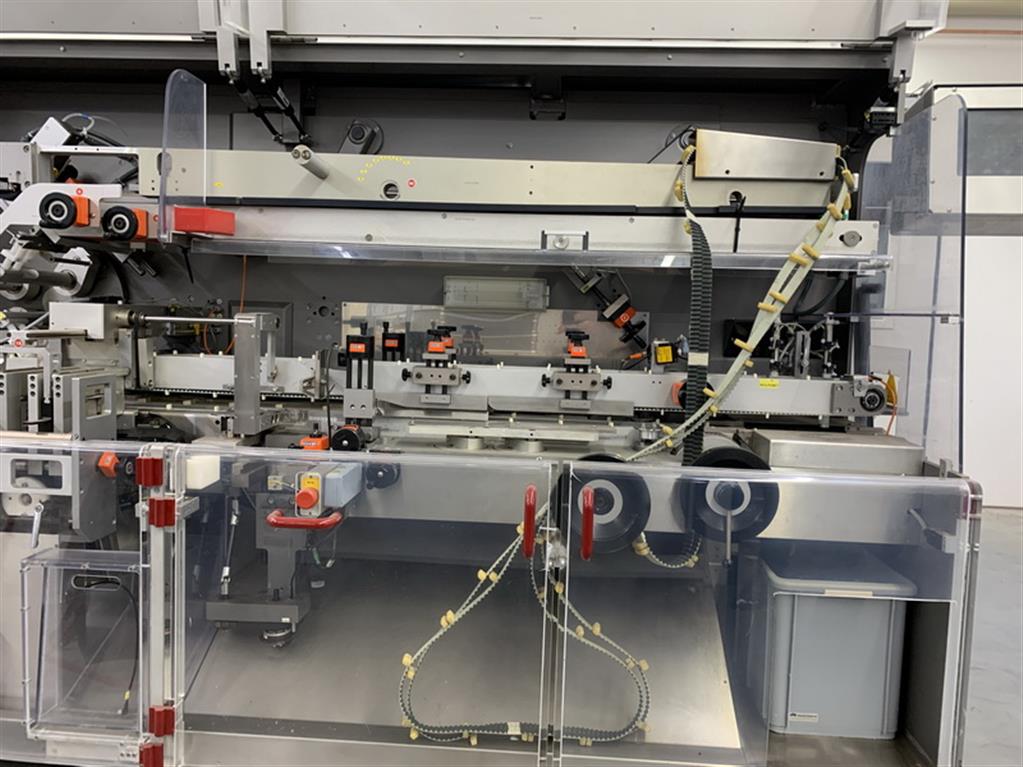

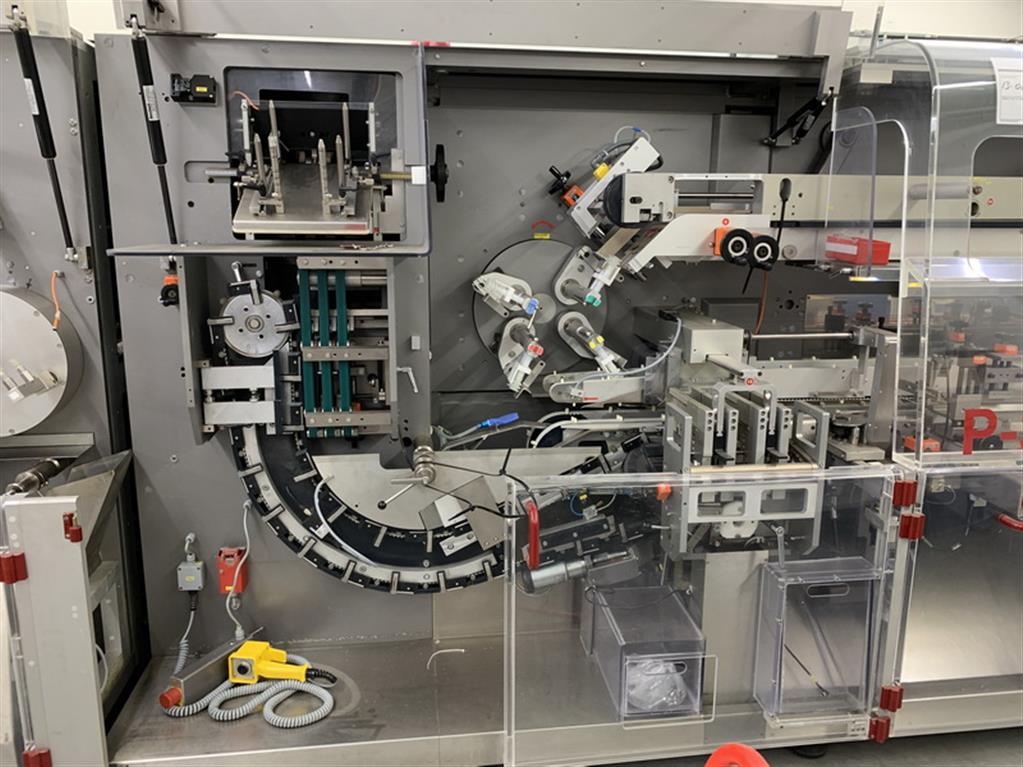

Faltschachtel-Kartoniermaschine P 3000:
• Kontinuierlich laufend
• Formatbereich Faltschachteln B 35-85 mm, H 12-95 mm, L 65-150 mm
• Leistung max. 300 Faltschachteln/min
• Prospektfalz- und Einlegeautomat vom Stapel GUK FA 21/4 Cartonac 91
• Eingerichtet für versetzte Stecklasche
• Blisterstapelschacht
• Vorbereitet für Einbau Farbprägedruckwerk (nicht enthalten)
• Codelesung 1x Prospekt, Prospekt in Karton, 1x Kartoncode
• Schlechtkartonauswurf mit Auswurfgegenkontrolle
• Antrieb 220/400V/50Hz

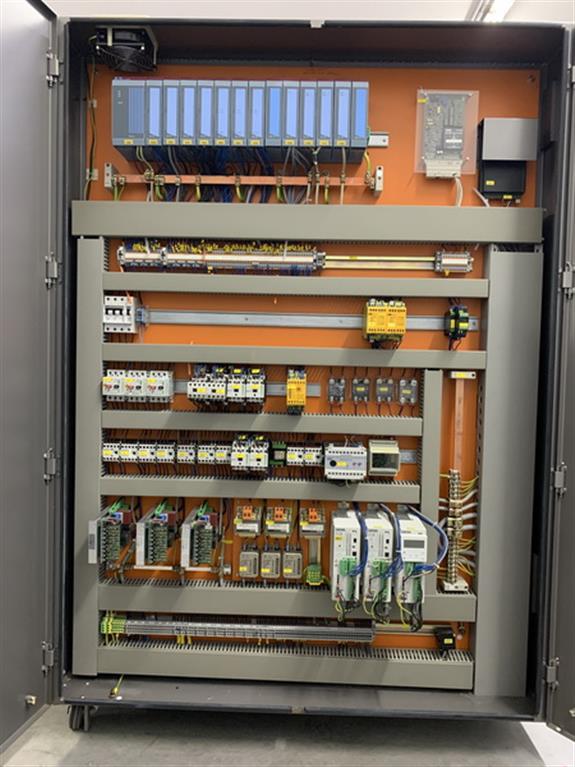

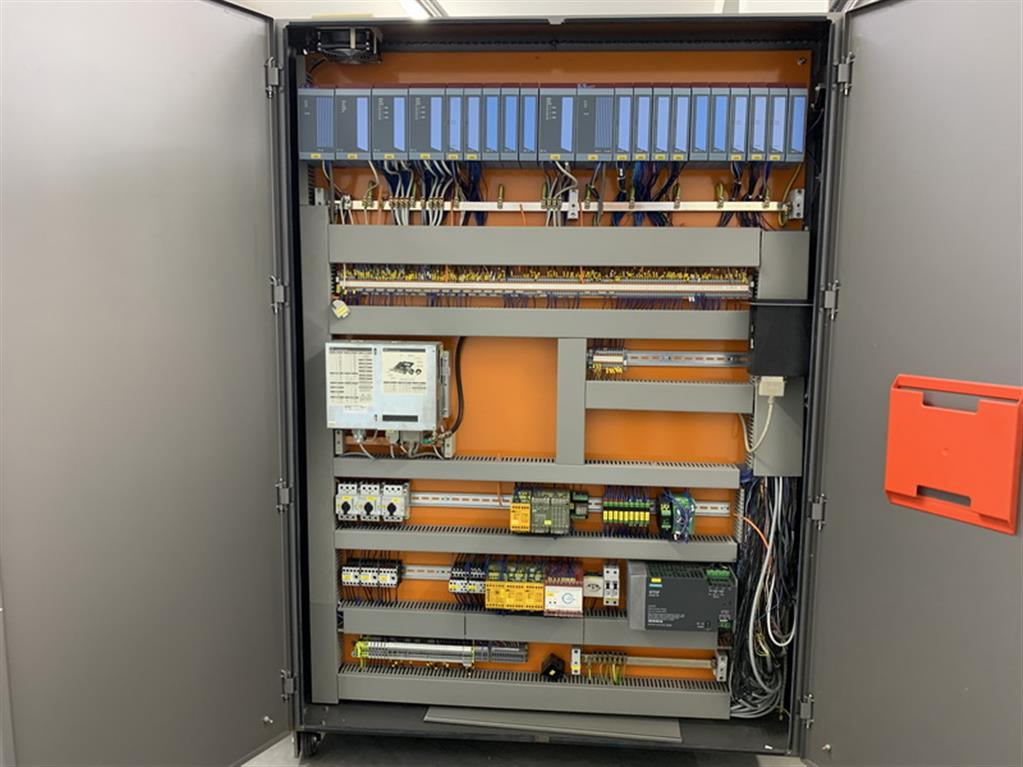

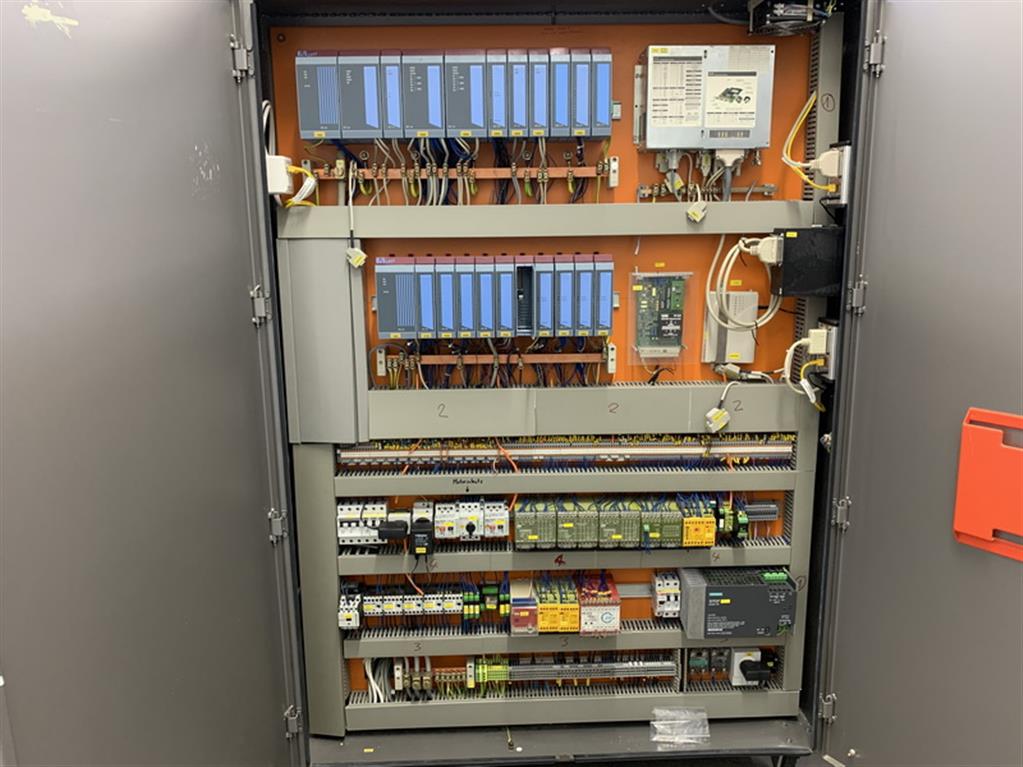

Umbau / Upgrade beinhaltet (Fotos zeigen noch alte Steuerung, Umbau erfolgt nach Auftragseingang):
• Neue SPS B+R Typ APC 2200 mit neuer Software
• Neues HMI B+R Automation TouchPanel 5AP1120.101E
• Neue Servocontroler

Neue Formatteile/-werkzeuge, ALU/ALU-Umbau und Farbprägedruckwerk können wir gerne gegen Mehrkosten anbieten.
