Horn + Noack / Uhlmann N 916 + C 130
Blisterverpackungs-Anlage

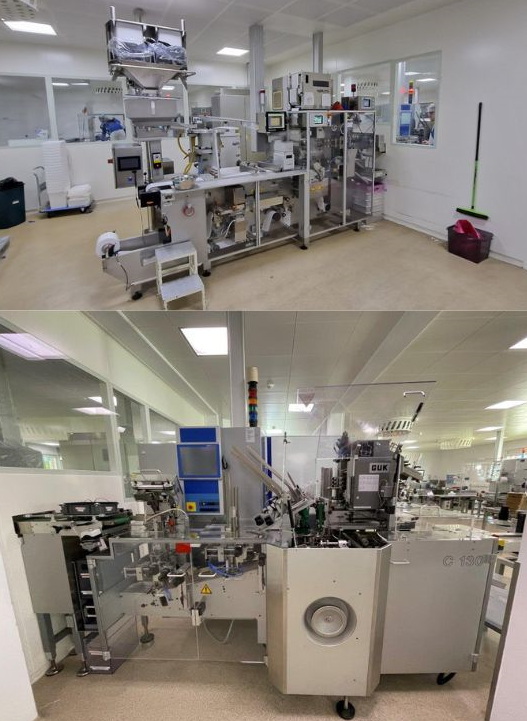

Blisterverpackungs-Anlage, bestehend aus: Tiefzieh-Blistermaschine Horn + Noack N 916 und Faltschachtel-Kartoniermaschine Uhlmann C 130:

Tiefzieh-Blistermaschine N 916:
• Eingerichtet für Alu/PVC/PVDC/PP, 1-bahnig
• Walzensiegelung
• Folienbreite max. 160 mm
• Folienvorschub max. 138 m
• Ziehtiefe max. 12 mm
• Stanzmaß max. 150 x 136 mm
• Leistung max. 70 Formtakte/min, max. 200 Stanztakte/min
• Formfolie-Ø 700 mm, Deckfolie-Ø 250 mm
• 3 Produktzuführungen: Gerichtete Zuführung, Walzenzuführung, Bürstenkasten mit eigener Steuerung (Neu in 2012)
• Einfarbiges Druckwerk für Deckfolie Hapa H-216-C, Baujahr 2000, unvollständig (ohne technische Überprüfung)
• Codierstation mit Prägedruckwerk
• Perforierstation
• Neu in 2012: Füllgutkontrolle Farbkamera Laetus TLU LED PAL LXS MR mit Software NAVIGATOR und Auswerteeinheit/Touchscreen POLYPHEM wt
• Neu in 2014: Transportband zur Folgemaschine mit Blistervereinzelung
• Neu in 2014, Komplettumbau der Steuerung durch Romaco:
- Verkabelung
- Servoantriebe Elau
- Multiachscontroler Elau PacDrive C400 A8
- 2x Servocontroler Elau PacDrive MC-4
- SPS-Feldbuskoppler Wago 750-338
- HMI Micro Panel XVS 460
- Modem
• Kühlaggregat Riedel
• Hubsäule kann separat erworben werden (Siehe 99-0861), Staubsauger nicht enthalten
• Diverse Ersatzteile
• Diverse Formatwerkzeuge für 2 x 5 Tabletten/Kapseln mit Blistergrößen 77,5 x 31,4 mm, 79,5 x 30,0 mm, 102,0 x 42, 0 mm, 102,0 x 57,0 mm (Vollständigkeit ohne Gewähr)
• Antrieb 400V/50Hz

• Auch einzeln erhältlich, siehe 03-0149

Faltschachtel-Kartoniermaschine C 130:
• Faltschachtelgrößen B 30-100, H 15-85, L 70-150 mm
• Blistergrößen L 65-145, B 25-95, H 3,5-12 mm
• Leistung 15-120 Faltschachteln/min, getaktet, je nach Format-/Produkt
• Beidseitig versetzter Steckverschluß
• 3 Blisterabstapelschächte für Blister 98x60 mm, 98x44 mm, 78x34 mm
• Nachlegeschacht
• Prospektfalz- und Einlegeautomat vom Stapel GUK FA 21/4 Cartonac 2000-2, Bj. 2014, 4 Falztaschen
• 2 Farbprägestationen für Faltlasche an Einschubseite und gegenüber Einschubseite (Prägerollen nicht im Lieferumfang)
• Fehlpackungsausscheidung mit Auswurfgegenkontrolle
• Codelesung Laetus Prospekt Unter-/Oberseite, Faltschachtel-Code gegenüber Einschub (COSI 221)
• Prospektanwesenheit in Faltschachtel
• Neu in 2013, Komplettumbau der Steuerung von Uhlmann bei 10.284 Betriebsstunden:
- Elau Servomotoren
- Multiachscontroler Elau PacDrive C400 A8
- 3x Servocontroler Elau PacDrive MC-4
- SPS-Feldbuskoppler Wago 750-338
- CAN-Bus
- HMI Panel Pac2 15" Touch mit Uhlmann TouchControl Bediensystem mit Audit Trail
• USV-Batterie
• Anschluss 400V/50Hz/5A
• 21.367 Betriebsstunden

Auch einzeln erhältlich, siehe 04-0278.

Weitere Fotos siehe Einzelmaschinen.
